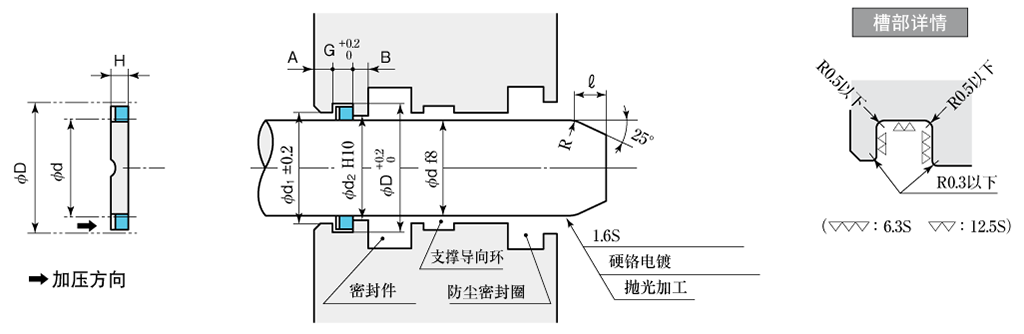

截面形状
使用范围
| 标准材质 | |||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| PTFE(PT111) | 21 {210} | 1 | ー55～80 |
特征
吸收冲击压力，提高密封件的密封功能和耐久性。
备注
- ●PG环如上图所示，具有方向性。请注意安装方向。
- ●
尺寸因并用的密封件而有所不同。请参照并用的密封件Ｌ尺寸。 - ※关于加工符号中表面粗糙度的标准数列，请参照这里。
尺寸表
| PG环及槽尺寸表（单位：mm) | 指示代码 | |||||||
|---|---|---|---|---|---|---|---|---|
| d | D | H | G | d1 | d2 | A | B | 标准材质 |
| 18 | 23 | 2.5 | 3 | 19 | 18.5 | 3 | 3 | PGRI-18 |
| 20 | 25 | 2.5 | 3 | 21 | 20.5 | 3 | 3 | PGRI-20 |
| 22.4 | 27.4 | 2.5 | 3 | 23.4 | 22.9 | 3 | 3 | PGRI-22.4 |
| 25 | 30 | 2.5 | 3 | 26 | 25.5 | 3 | 3 | PGRI-25 |
| 28 | 33 | 2.5 | 3 | 29 | 28.5 | 3 | 3 | PGRI-28 |
| 30 | 36 | 3 | 3.5 | 31 | 30.6 | 3 | 3.5 | PGRI-30 |
| 31.5 | 37.5 | 3 | 3.5 | 32.5 | 32.1 | 3 | 3.5 | PGRI-31.5 |
| 35 | 41 | 3 | 3.5 | 36 | 35.6 | 3 | 3.5 | PGRI-35 |
| 35.5 | 41.5 | 3 | 3.5 | 36.5 | 36.1 | 3 | 3.5 | PGRI-35.5 |
| 40 | 46 | 3 | 3.5 | 41 | 40.6 | 3 | 3.5 | PGRI-40 |
| 45 | 51 | 3 | 3.5 | 46 | 45.6 | 3 | 3.5 | PGRI-45 |
| 50 | 57 | 3.4 | 4 | 51 | 50.6 | 4 | 4 | PGRI-50 |
| 53 | 60 | 3.4 | 4 | 54 | 53.6 | 4 | 4 | PGRI-53 |
| 55 | 62 | 3.4 | 4 | 56 | 55.6 | 4 | 4 | PGRI-55 |
| 56 | 63 | 3.4 | 4 | 57 | 56.6 | 4 | 4 | PGRI-56 |
| 60 | 67 | 3.4 | 4 | 61 | 60.6 | 4 | 4 | PGRI-60 |
| 63 | 70 | 3.4 | 4 | 64 | 63.6 | 4 | 4 | PGRI-63 |
| 67 | 74 | 3.4 | 4 | 68 | 67.6 | 4 | 4 | PGRI-67 |
| 70 | 78 | 3.8 | 4.5 | 71 | 70.6 | 4 | 4 | PGRI-70 |
| 71 | 79 | 3.8 | 4.5 | 72 | 71.6 | 4 | 4 | PGRI-71 |
| 75 | 83 | 3.8 | 4.5 | 76 | 75.6 | 4 | 4 | PGRI-75 |
| 80 | 88 | 3.8 | 4.5 | 81 | 80.6 | 4 | 4 | PGRI-80 |
| 85 | 93 | 3.8 | 4.5 | 86 | 85.6 | 4 | 4 | PGRI-85 |
| 90 | 98 | 3.8 | 4.5 | 91 | 90.6 | 4 | 4 | PGRI-90 |
| 95 | 103 | 3.8 | 4.5 | 96 | 95.6 | 4 | 4 | PGRI-95 |
| 100 | 110 | 4.5 | 5.5 | 101.5 | 100.6 | 5 | 6 | PGRI-100 |
| 106 | 116 | 4.5 | 5.5 | 107.5 | 106.6 | 5 | 6 | PGRI-106 |
| 110 | 120 | 4.5 | 5.5 | 111.5 | 110.6 | 5 | 6 | PGRI-110 |
| 112 | 122 | 4.5 | 5.5 | 113.5 | 112.6 | 5 | 6 | PGRI-112 |
| 115 | 125 | 4.5 | 5.5 | 117 | 115.6 | 5 | 6 | PGRI-115 |
| 120 | 130 | 4.5 | 5.5 | 122 | 120.6 | 5 | 6 | PGRI-120 |
| 125 | 135 | 4.5 | 5.5 | 127 | 125.6 | 5 | 6 | PGRI-125 |
| 140 | 150 | 4.5 | 5.5 | 142 | 140.7 | 5 | 6 | PGRI-140 |
| 150 | 162 | 5.5 | 6.5 | 152 | 150.7 | 5 | 6 | PGRI-150 |
| 160 | 172 | 5.5 | 6.5 | 162 | 160.7 | 5 | 6 | PGRI-160 |
| 180 | 192 | 5.5 | 6.5 | 182 | 180.7 | 5 | 6 | PGRI-180 |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★PG环的指示代码为小字斜体的产品请确认有无模具后再下单。
此外，模具已被废弃时，需要模具费。 - ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
