耐磨环

S-LEEVE（WPB型）（活塞专用）

标准材质：聚酰胺(PN104)

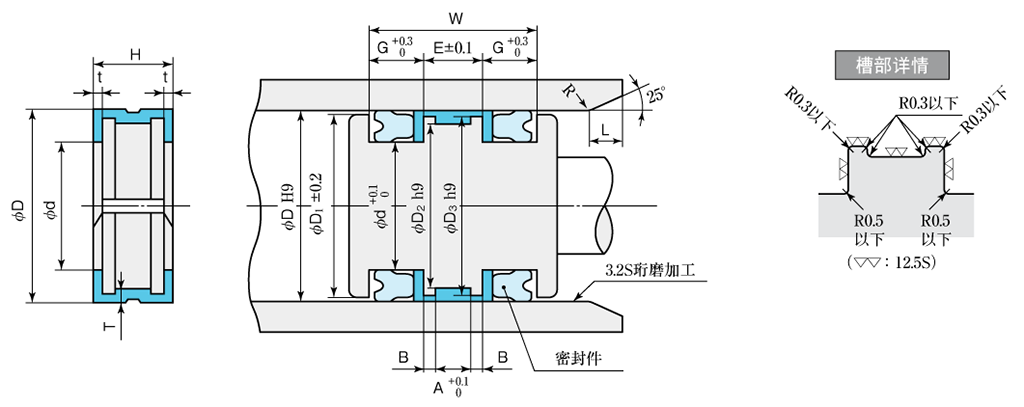

截面形状

WPB-1

cn_S-LEEVE-WPB

使用范围

标准材质
材质编号	常用最高压力 MPa {kgf/㎠}	最高速度 (m/s)	温度 (℃)
聚酰胺(PN104)	21 {210}	1	ー25～80

特征

SKY密封件与具有槽互换性的密封件并用的塑料制挡圈兼用支撑导向环，可以安装在整体槽中。
在防止活塞及活塞杆的卡咬及偏心的同时，提高密封件的耐压性和耐久性。需要轴承精度时，敬请咨询。

备注

●S-LEEVE如上图所示，具有方向性。请注意安装方向。
●Ｌ尺寸因并用的密封件而有所不同。请参照并用的密封件Ｌ尺寸。
※关于加工符号中表面粗糙度的标准数列，请参照这里。

尺寸表

S-LEEVE及槽尺寸表（单位：mm）														指示代码
D	d	H	T		t	D1	D2	D3	G	B	A	E	W	标准材质
40	30	14	1.95	0 -0.15	1.5	39	36	38	8.5	1.8	7	10.6	27.6	WPB-40A
45	35	15	1.95		1.5	44	41	43	8.5	1.8	8	11.6	28.6	WPB-45A
50	40	15	1.95		1.5	49	46	48	8.5	1.8	8	11.6	28.6	WPB-50A
55	45	16	1.95		2	54	51	53	9	1.8	8	11.6	29.6	WPB-55A
60	50	16	1.95		2	59	56	58	9	1.8	8	11.6	29.6	WPB-60A
63	53	17	1.95		2	62	59	61	9	1.8	9	12.6	30.6	WPB-63A
65	55	17	1.95		2	64	61	63	9	1.8	9	12.6	30.6	WPB-65
70	60	18	1.95		2	69	66	68	9	1.8	10	13.6	31.6	WPB-70
71	60	18	1.95		2	70	67	69	10	1.8	10	13.6	33.6	WPB-71
75	65	20	1.95		2	74	71	73	9	1.8	12	15.6	33.6	WPB-75
80	71	20	1.95		2	79	76	78	9	1.8	12	15.6	33.6	WPB-80
90	80	20	1.95		2	89	86	88	9	1.8	12	15.6	33.6	WPB-90
100	85	26	1.95		2	98	96	98	12	2.8	16	21.6	45.6	WPB-100
110	95	28	1.95		2	108	106	108	12	2.8	18	23.6	47.6	WPB-110
115	100	30	1.95		2	113	111	113	12	2.8	20	25.6	49.6	WPB-115
120	106	30	1.95		2	118	116	118	11.5	2.8	20	25.6	48.6	WPB-120
125	112	32	1.95		2	123	121	123	12	2.8	22	27.6	51.6	WPB-125
140	125	36	2.95		2	138	134	138	12	2.8	26	31.6	55.6	WPB-140
150	136	39	2.95		3	148	144	148	12.5	2.8	27	32.6	57.6	WPB-150
160	145	42	2.95		3	158	154	158	13	2.8	30	35.6	61.6	WPB-160
180	165	46	2.95		3	178	174	178	13	2.8	34	39.6	65.6	WPB-180

★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
★表中指示代码为蓝色的产品有库存。
★S-LEEVE的指示代码为小字斜体的产品请确认有无模具后再下单。
此外，模具已被废弃时，需要模具费。
★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项
★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。

关联产品

RELATED PRODUCTS

截面形状	标准材质	名称	使用位置	主要用途
	NBR(RN923)	RGY密封件	（活塞专用）	产业车辆用汽缸液压缸工作机械用汽缸
	NBR(RN906)	SKY密封件	（活塞＆活塞杆两用）	炼铁设备用汽缸产业车辆用汽缸液压缸船舶用汽缸工作机械用汽缸建筑机械用汽缸
