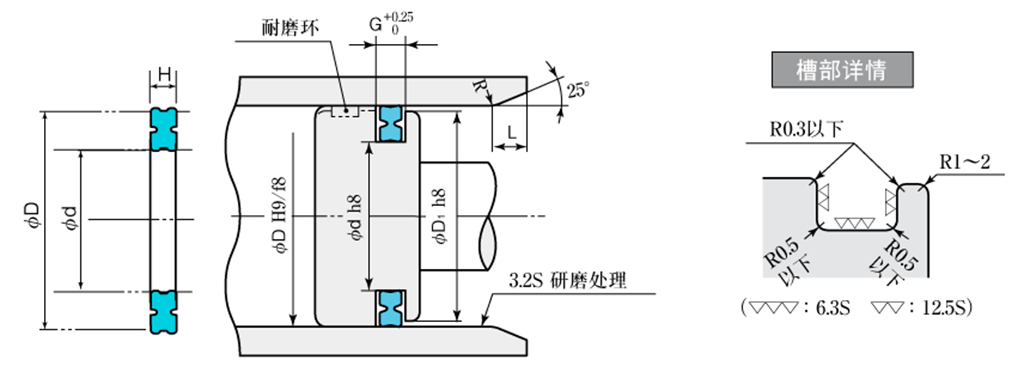

截面形状
使用范围
| 标准材质 | ||||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| NBR(RN712) | 气液规格 | 1 ｛10｝ | 0.5 | ー10～80 |
| 低液压规格 | 1.5 ｛15｝ | |||
特征
低压油缸及气液缸用活塞专用单环密封件。
通过带有密封唇部的独特双压专用设计，具有与U型密封件同等的密封性，活塞部更加紧凑。
与气压用PSD（PPD）密封件具有槽互换性。
通过带有密封唇部的独特双压专用设计，具有与U型密封件同等的密封性，活塞部更加紧凑。
与气压用PSD（PPD）密封件具有槽互换性。
备注
- 可能因安装槽的位置而无法安装在整体槽中。此时，请采用分割槽结构。
- φD H9/f8会因支撑导向方式而发生变化。并用耐磨环时，请参照耐磨环尺寸表。
- ※关于加工符号中表面粗糙度的标准数列，请参照这里。
尺寸表
| 密封件及槽尺寸 (单位：mm） | 指示代码 | |||||
|---|---|---|---|---|---|---|
| D | d | H | G | D1 | L | 标准（RN 712） |
| 25 | 17 | 2.7 | 3.2 | 24.5 | 2 | OSD-25A |
| 32 | 24 | 2.7 | 3.2 | 31.5 | 2 | OSD-32A |
| 40 | 32 | 2.7 | 3.2 | 39.5 | 2 | OSD-40A |
| 50 | 40 | 3.5 | 4 | 49.5 | 2.5 | OSD-50A |
| 80 | 65 | 5.25 | 6 | 79.5 | 3 | OSD-80A |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。 此外，模具已被废弃时，需要模具费。
- ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
| 截面形状 | 标准材质 | 名称 | 使用位置 | 主要用途 |
|---|---|---|---|---|
 |
NBR(RN818) | PDU密封件 | （活塞杆专用） | |
 |
夹布酚醛(PB201) | S-LIGHT耐磨环（SWA型） | （活塞专用） | |
 |
夹布酚醛(PB251) | S-LIGHT耐磨环（SWB型) | （活塞专用） |
