RYパッキン (ピストン・ロッド両用)

標準材質: NBR(RN906)

断面形状

RY-1

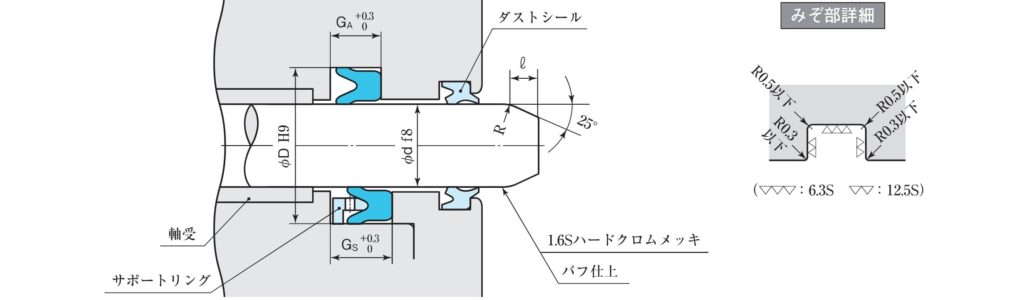

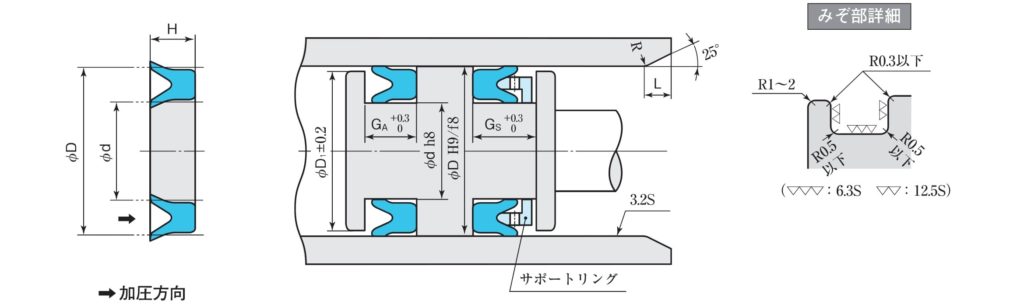

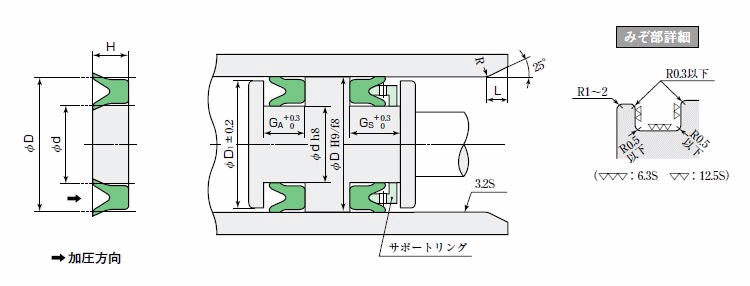

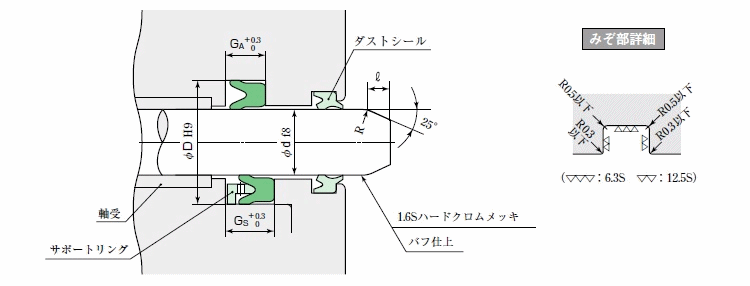

RY 寸法指示図-1 RY ロッド 寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906) 1 {10} 1 ー10~70

特徴

φ250以上の大口径シリンダ専用パッキンです。
ネジレ・コロガリを防止するためサポートリングの併用を推奨します。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●サポートリング併用の場合、分割みぞにしてください。
    また、サポートリングは別売の為、寸法等は別途ご相談ください。
  • ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
D d H GA GS D1 L 標準
(RN 906)
250 225 16 18 21.5 247 10 10 AYH-250-1*
255 230 16 18 21.5 252 10 10 AYH-255-1*
265 240 16 18 21.5 262 10 10 AYH-265-1*
275 250 16 18 21.5 272 10 10 AYH-275-1*
280 255 16 18 21.5 277 10 10 AYH-280-1*
300 275 16 18 21.5 297 10 10 AYH-300-2*
305 280 16 18 21.5 302 10 10 AYH-305-1*
320 295 16 18 21.5 317 10 10 AYH-320-2*
325 300 16 18 21.5 322 10 10 AYH-325-1*
340 315 16 18 21.5 337 10 10 AYH-340-1*
345 320 16 18 21.5 342 10 10 AYH-345-1*
350 325 16 18 21.5 347 10 10 AYH-350-1*
355 330 16 18 21.5 352 10 10 AYH-355-1*
360 335 16 18 21.5 357 10 10 AYH-360-1*
365 340 16 18 21.5 362 10 10 AYH-365-1*
380 355 16 18 21.5 377 10 10 AYH-380-1*
385 360 16 18 21.5 382 10 10 AYH-385-1*
405 380 16 18 21.5 402 10 10 AYH-405-1*
420 390 18 20 24.5 417 15 15 AYH-420-1*
425 395 18 20 24.5 422 15 15 AYH-425-1*
430 400 18 20 24.5 427 15 15 AYH-430-1*
450 420 18 20 24.5 447 15 15 AYH-450-1*
475 445 18 20 24.5 472 15 15 AYH-475-1*
480 450 18 20 24.5 477 15 15 AYH-480-1*
500 470 18 20 24.5 497 15 15 AYH-500-2*
530 500 18 20 24.5 527 15 15 AYH-530-1*
550 520 18 20 24.5 547 15 15 AYH-550-1*
560 530 18 20 24.5 557 15 15 AYH-560-1*
580 550 18 20 24.5 577 15 15 AYH-580-1*
600 570 18 20 24.5 597 15 15 AYH-600-2*
630 600 18 20 24.5 627 15 15 AYH-630-1*
680 650 18 20 24.5 677 15 15 AYH-680-1*
700 670 18 20 24.5 697 15 15 AYH-700-1*
730 700 18 20 24.5 727 15 15 AYH-730-1*
750 720 18 20 24.5 747 15 15 AYH-750-1*
780 750 18 20 24.5 777 15 15 AYH-780-1*
800 770 18 20 24.5 797 15 15 AYH-800-1*
830 800 18 20 24.5 827 15 15 AYH-830-1*
880 850 18 20 24.5 877 15 15 AYH-880-1*
950 920 18 20 24.5 947 15 15 AYH-950-1*
1050 1020 18 20 24.5 1047 15 15 AYH-1050-1*
1100 1070 18 20 24.5 1097 15 15 AYH-1100-1*
1120 1090 18 20 24.5 1117 15 15 AYH-1120-1*
1300 1265 25 28 35 1296 20 20 AYH-1300-1*
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★サポートリングは、ロッド用・ピストン用をご指示ください。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
