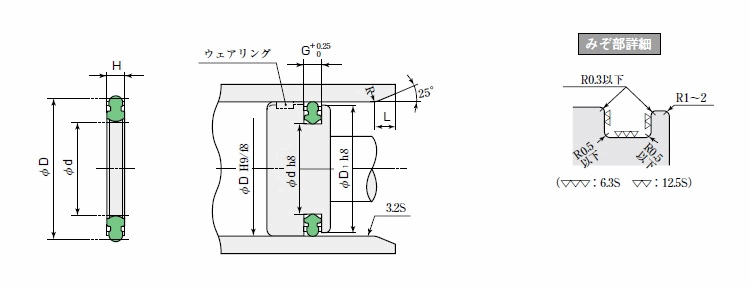

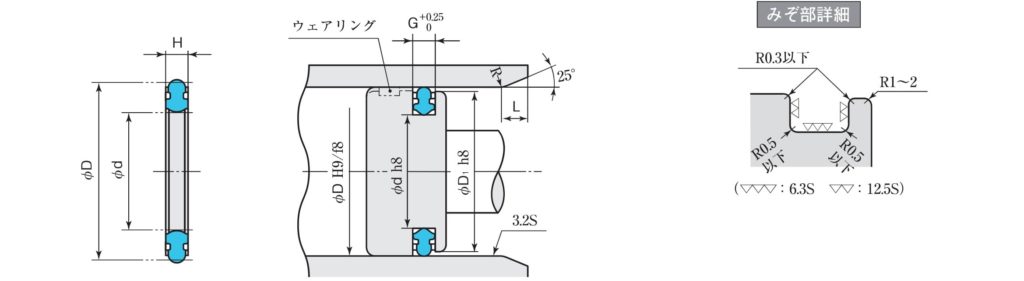

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN713) FKM[RF704] |
1 ｛10｝ | 1 | ー15～60 [ー5～150] |
最高速度および温度欄の[ ]内はFKM素材です。
特徴
コンパクトな両圧タイプのピストン専用パッキンです。
Oリングに比べ摩擦特性に優れコロガリ、ネジレの発生を抑えた断面形状設計となっています。
PPDパッキンとみぞ互換性があります。(φ40以下ではG寸法公差が異なります)
Oリングに比べ摩擦特性に優れコロガリ、ネジレの発生を抑えた断面形状設計となっています。
PPDパッキンとみぞ互換性があります。(φ40以下ではG寸法公差が異なります)
備考
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- ●φD H9／f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
- ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
寸法表
| パッキンおよびみぞ寸法（単位：mm) | 指示コード | ||||||
|---|---|---|---|---|---|---|---|
| D | d | H | G | D1 | L | 標準 （RN 713） |
耐熱用 （RF 704） |
| 10 | 5.4 | 1.6 | 1.8 | 9.7 | 1 | PSD-10 | PSD-10F |
| 12 | 7.4 | 1.6 | 1.8 | 11.7 | 1 | PSD-12 | PSD-12F |
| 15 | 10.4 | 1.6 | 1.8 | 14.7 | 1 | PSD-15 | PSD-15F |
| 16 | 11.4 | 1.6 | 1.8 | 15.7 | 1 | PSD-16 | PSD-16F |
| 20 | 14 | 2.24 | 2.4 | 19.5 | 1.5 | PSD-20 | PSD-20F |
| 25 | 17 | 3 | 3.2 | 24.5 | 2 | PSD-25 | PSD-25F |
| 30 | 22 | 3 | 3.2 | 29.5 | 2 | PSD-30 | PSD-30F |
| 32 | 24 | 3 | 3.2 | 31.5 | 2 | PSD-32 | PSD-32F |
| 38 | 30 | 3 | 3.2 | 37.5 | 2 | PSD-38A-2* | |
| 40 | 32 | 3 | 3.2 | 39.5 | 2 | PSD-40 | PSD-40F |
| 44 | 36 | 3 | 3.2 | 43.5 | 2 | PSD-44A-2* | |
| 50 | 40 | 3.8 | 4 | 49.5 | 2.5 | PSD-50 | PSD-50F |
| 56 | 46 | 3.8 | 4 | 55.5 | 2.5 | PSD-56A-2* | |
| 60 | 50 | 3.8 | 4 | 59.5 | 2.5 | PSD-60A-3* | |
| 63 | 53 | 3.8 | 4 | 62.4 | 2.5 | PSD-63 | PSD-63F |
| 70 | 55 | 5.6 | 6 | 69.4 | 3 | PSD-70A-2* | |
| 75 | 60 | 5.6 | 6 | 74.4 | 3 | PSD-75A-2* | |
| 80 | 65 | 5.6 | 6 | 79.4 | 3 | PSD-80 | PSD-80F |
| 85 | 70 | 5.6 | 6 | 84.4 | 3 | PSD-85A-2* | |
| 90 | 75 | 5.6 | 6 | 89.4 | 3 | PSD-90A-2* | |
| 95 | 80 | 5.6 | 6 | 94.4 | 3 | PSD-95A-2* | |
| 100 | 85 | 5.6 | 6 | 99.4 | 3 | PSD-100 | PSD-100F |
| 110 | 95 | 5.6 | 6 | 109.3 | 3 | PSD-110A-2* | |
| 120 | 105 | 5.6 | 6 | 119.3 | 3.5 | PSD-120A-3* | |
| 125 | 110 | 5.6 | 6 | 124.3 | 3.5 | PSD-125 | PSD-125F |
| 140 | 125 | 5.6 | 6 | 139.3 | 3.5 | PSD-140 | PSD-140F |
| 150 | 135 | 5.6 | 6 | 149.3 | 3.5 | PSD-150A-2* | |
| 160 | 140 | 7.6 | 8 | 159.3 | 5 | PSD-160 | |
| 180 | 160 | 7.6 | 8 | 179.3 | 5 | PSD-180 | PSD-180F |
| 200 | 180 | 7.6 | 8 | 199 | 5 | PSD-200A-3* | PSD-200A-4F* |
| 230 | 210 | 7.6 | 8 | 229 | 5 | PSD-230A-1* | |
| 250 | 230 | 7.6 | 8 | 249 | 5 | PSD-250A-3* | |
| 300 | 280 | 7.6 | 8 | 299 | 5 | PSD-300A-3* | |
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN818) | PDUパッキン | （ロッド専用） | |
 |
布入りフェノール(PB201) | エスライトウェアリング（SWAタイプ） | （ピストン専用） | |
 |
布入りフェノール(PB251) | エスライトウェアリング（SWB） | （ピストン専用） |
