PPYパッキン (ピストン専用)

標準材質: NBR(RN729.RN713)

断面形状

PPY-2

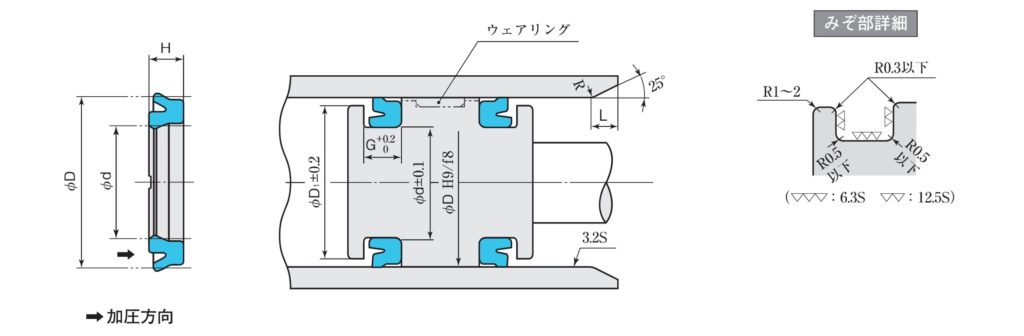

PPY寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN729)
NBR(RN713)
FKM[RF704]
1 {10} 1 ー20~80(RN729)
ー15~60(RN713)
[ー5~150]

材質番号・温度欄の[ ]内はFKM素材です。

特徴

RN729:偏心追随性重視の小口径シリンダ用のピストン専用パッキンです。
RN713:耐摩耗性重視の小口径シリンダ用のピストン専用パッキンです。
Oリングに比べ耐久性や摩擦特性が向上します。

備考

  • ●PPYパッキンは材質がNBR(RN713)からNBR(729)に変更となりますが、他材質でも対応可能です。個別にご相談ください。
  •  PPYパッキン(RN729)の詳細はこちらをご参照ください。
  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●φD H9/f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
  • ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
D d H D1 G L 標準
(RN 713)
耐熱用
(RF 704)
6 3 2.2 5.5 2.6 2.5 PPY- 6 PPY- 6F
8 4 2.9 7.5 3.3 2.5 PPY- 8
10 6 2.9 9.5 3.3 2.5 PPY-10 PPY-10F
12 8 2.9 11.5 3.3 2.5 PPY-12
15 10 3.6 14 4 2.5 PPY-15 PPY-15F
16 11 3.6 15 4 2.5 PPY-16
20 14 4.3 19 4.7 3 PPY-20
25 17 5.3 24 5.7 3 PPY-25
32 24 5.3 31 5.7 3 PPY-32
40 30 6.5 39 7 3 PPY-40
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★PPY-6には内径側のスリットがありません。
  • ★シリンダ径φ20以上はSWBウェアリングの併用を推奨いたします。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
