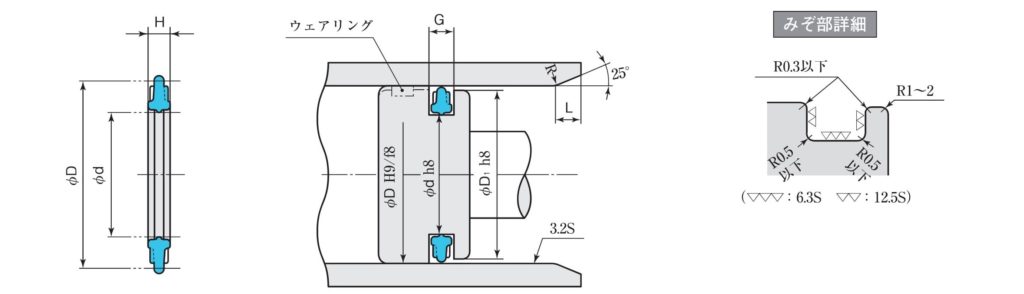

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN729) | 1 {10} | 1 | ー20～80 |
特徴
偏心追随性を重視、耐久・摩擦特性のバランスを考慮して設計された両圧タイプのピストン専用パッキンです。
PSDパッキンとみぞ互換性があります。(φ40以下ではG寸法公差が異なります)
PSDパッキンとみぞ互換性があります。(φ40以下ではG寸法公差が異なります)
寸法表
| パッキンおよびみぞ寸法（単位：mm) | 指示コード | 互換PSD パッキン |
||||||
|---|---|---|---|---|---|---|---|---|
| D | d | H | G | D1 | L | 標準 （RN 729） |
||
| 10 | 5.4 | 1.6 | 1.8 | ＋0.1 0 |
9.7 | 1.5 | PPD-10 | PSD-10K |
| 12 | 7.4 | 1.6 | 1.8 | 11.7 | 1.5 | PPD-12 | PSD-12K | |
| 15 | 10.4 | 1.6 | 1.8 | 14.7 | 1.5 | PPD-15 | PSD-15K | |
| 16 | 11.4 | 1.6 | 1.8 | 15.7 | 1.5 | PPD-16 | PSD-16K | |
| 20 | 14 | 2.2 | 2.4 | 19.5 | 1.5 | PPD-20 | PSD-20K | |
| 25 | 17 | 3 | 3.2 | +0.15 0 |
24.5 | 2 | PPD-25 | PSD-25K |
| 30 | 22 | 3 | 3.2 | 29.5 | 2 | PPD-30 | PSD-30K | |
| 32 | 24 | 3 | 3.2 | 31.5 | 2 | PPD-32 | PSD-32K | |
| 38 | 30 | 3 | 3.2 | 37.5 | 2 | PPD-38 | PSD-38K | |
| 40 | 32 | 3 | 3.2 | 39.5 | 2 | PPD-40 | PSD-40K | |
| 44 | 36 | 3 | 3.2 | 43.5 | 2 | PPD-44 | PSD-44K | |
| 50 | 40 | 3.7 | 4 | ＋0.25 0 |
49.5 | 2.5 | PPD-50 | PSD-50K |
| 56 | 46 | 3.7 | 4 | 55.5 | 2.5 | PPD-56 | PSD-56K | |
| 60 | 50 | 3.7 | 4 | 59.5 | 2.5 | PPD-60 | PSD-60K | |
| 63 | 53 | 3.7 | 4 | 62.4 | 2.5 | PPD-63 | PSD-63K | |
| 70 | 55 | 5.6 | 6 | 69.4 | 3 | PPD-70 | PSD-70K | |
| 75 | 60 | 5.6 | 6 | 74.4 | 3 | PPD-75 | PSD-75K | |
| 80 | 65 | 5.6 | 6 | 79.4 | 3 | PPD-80 | PSD-80K | |
| 85 | 70 | 5.6 | 6 | 84.4 | 3 | PPD-85 | PSD-85K | |
| 90 | 75 | 5.6 | 6 | 89.4 | 3 | PPD-90 | PSD-90K | |
| 95 | 80 | 5.6 | 6 | 94.4 | 3 | PPD-95 | PSD-95K | |
| 100 | 85 | 5.6 | 6 | 99.4 | 3 | PPD-100 | PSD-100K | |
| 110 | 95 | 5.6 | 6 | 109.3 | 3 | PPD-110 | PSD-110K | |
| 120 | 105 | 5.6 | 6 | 119.3 | 3.5 | PPD-120 | PSD-120K | |
| 125 | 110 | 5.6 | 6 | 124.3 | 3.5 | PPD-125 | PSD-125K | |
| 140 | 125 | 5.6 | 6 | 139.3 | 3.5 | PPD-140 | PSD-140K | |
| 150 | 135 | 5.6 | 6 | 149.3 | 3.5 | PPD-150 | PSD-150K | |
| 160 | 140 | 7.6 | 8 | 159.3 | 5 | PPD-160 | PSD-160K | |
| 180 | 160 | 7.6 | 8 | 179.3 | 5 | PPD-180 | PSD-180K | 200 | 180 | 7.6 | 8 | 199.3 | 5 | PPD-200 | PSD-200K | 250 | 230 | 7.6 | 8 | 249.3 | 5 | PPD-250 | PSD-250K | 300 | 280 | 7.6 | 8 | 299.3 | 5 | PPD-300 | PSD-300K |
- ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
- ★表中、指示コードの文字が青色の製品は在庫しております。
- ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。 - ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
- ★互換PSDパッキンの在庫、金型の有無に関しては、PSDパッキンをご参照ください。
- ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN818) | PDUパッキン | （ロッド専用） | |
 |
布入りフェノール(PB201) | エスライトウェアリング（SWAタイプ） | （ピストン専用） | |
 |
布入りフェノール(PB251) | エスライトウェアリング（SWB） | （ピストン専用） |
