MYPパッキン (ピストン専用)

標準材質: NBR(RN722)

断面形状

MYP-1

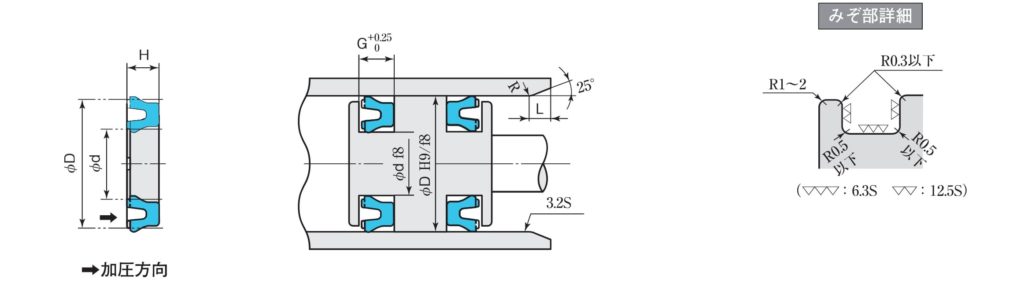

MYP寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN722)
FKM[RF704]
1 {10} 0.5 ー20~60
[ー5~150]

材質番号・温度欄の[ ]内はFKM素材です。

特徴

小断面のピストン専用パッキンです。ミニYパッキンと同様、JIS B2401-P系列のOリングとみぞ互換性があります。
リップ上部のスリット構造(背圧対策・逆組み対策兼用)と優れた摩擦特性により安定したシール性を維持します。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●φD H9/f8は軸受方式により変わります。
  • ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表


パッキンおよびみぞ寸法(単位:mm) 指示コード
D d H G L 標準
(RN 722)
耐熱用
(RF 704)
6 3 2.2 2.5 2 MYP-6 MYP-6F
8 5 2.2 2.5 2 MYP-8 MYP-8F
10 7 2.2 2.5 2 MYP-10 MYP-10F
12 9 2.2 2.5 2 MYP-12 MYP-12F
15 11 2.8 3.2 2.5 MYP-15 MYP-15F
16 12 2.8 3.2 2.5 MYP-16 MYP-16F
20 16 2.8 3.2 2.5 MYP-20-1 MYP-20F
25 21 2.8 3.2 2.5 MYP-25-3
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
