ミニYパッキン MYA・MYN・MYH (ピストン・ロッド両用)

標準材質: MYA:エスキッドラバー(RK703) / MYN:NBR(RN716) / MYH:FKM(RF704)

断面形状

ミニY-1

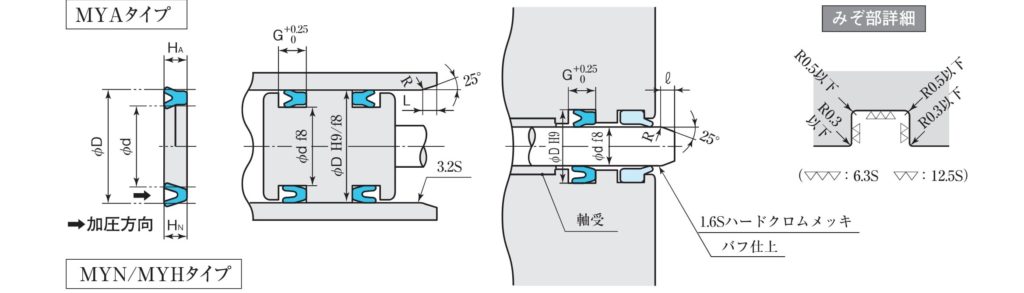

ミニY 寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
エスキッドラバー(RK703)
NBR(RN716)
FKM(RF704)
0.8 {8} 0.4 ー25~70
ー10~70
ー5~150

特徴

小断面のピストン・ロッド両用Uパッキンです。
●MYAは摩擦抵抗が小さく小口径シリンダなどに適します。
●MYNはMYAより更に摩擦抵抗が小さく電磁弁などに適します。
●MYHは耐熱用です。
ミニYパッキンシリーズは、JIS B2401-P系列のOリングとみぞの互換性があります。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●MYHはMYNと多少形状が異なります。
  • ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
d D HA HN G L 標準
(RK 703)
標準
(RN 716)
耐熱用
(RF 704)
1.4 4 - 2 2.5 2 1.5   MYN-1.4-1*
2 5 - 2 2.5 2 1.5   MYN-2-1*
3 6 2.1 2 2.5 2 1.5 MYA-3 MYN-3
4 7 2.1 2 2.5 2 1.5 MYA-4 MYN-4 MYH-4F
5 8 2.1 2 2.5 2 1.5 MYA-5 MYN-5 MYH-5F
6 9 2.1 2 2.5 2 1.5 MYA-6 MYN-6 MYH-6F
7 10 2.1 2 2.5 2 1.5 MYA-7 MYN-7 MYH-7F
8 11 2.1 2 2.5 2 1.5 MYA-8 MYN-8 MYH-8F
9 12 2.1 2 2.5 2 1.5 MYA-9 MYN-9
10 13 2.1 2 2.5 2 1.5 MYA-10 MYN-10 MYH-10F
10 14 2.8 2.7 3.2 2.5 2 MYA-10A MYN-10A MYH-10AF
11 15 2.8 2.7 3.2 2.5 2 MYA-11 MYN-11
11.2 15.2 2.8 - 3.2 2.5 2 MYA-11.2
12 16 2.8 2.7 3.2 2.5 2 MYA-12 MYN-12 MYH-12F
12.5 16.5 2.8 2.7 3.2 2.5 2 MYA-12.5 MYN-12.5 MYH-12.5F
14 18 2.8 2.7 3.2 2.5 2 MYA-14 MYN-14 MYH-14F
15 19 2.8 2.7 3.2 2.5 2 MYA-15 MYN-15 MYH-15-2F*
16 20 2.8 2.7 3.2 2.5 2 MYA-16 MYN-16 MYH-16F
18 22 2.8 2.7 3.2 2.5 2 MYA-18 MYN-18 MYH-18F
20 24 2.8 2.7 3.2 2.5 2 MYA-20 MYN-20 MYH-20F
21 25 2.8 2.7 3.2 2.5 2 MYA-21 MYN-21
22 26 2.8 2.7 3.2 2.5 2 MYA-22 MYN-22
24 30 4.2 4 4.7 3 3 MYA-24 MYN-24 MYH-24F
34 40 4.2 4 4.7 3 3 MYA-34 MYN-34 MYH-34F
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
