ⓉSGYパッキン (ピストン専用)

標準材質: NBR(RN812)

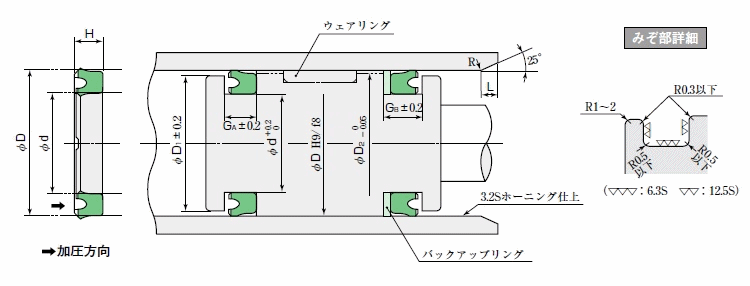

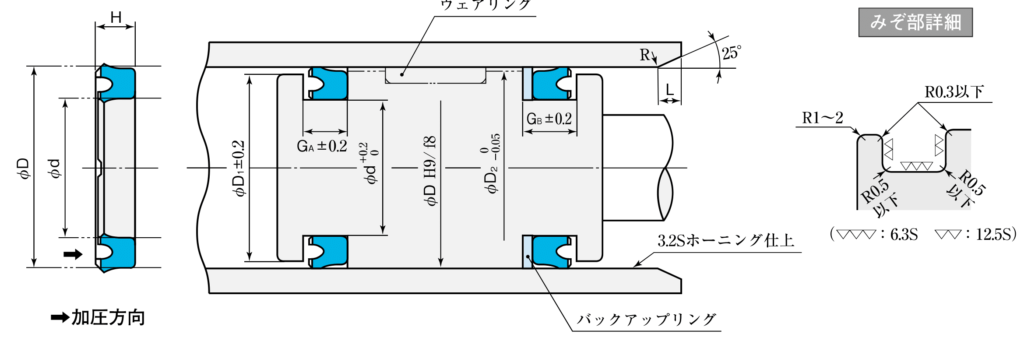

断面形状

T-SGY
drawing_tsgy01

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN812) バックアップリング併用 21 {210} 0.5 ー45~100

特徴

SKYパッキンとみぞ互換性のあるピストン専用パッキンです。
-45~100℃まで使用できるため、国内外の寒冷地でも耐寒仕様パッキンへの交換を不要としました。
また、他のUパッキンに比べてスティックスリップを起こしにくい設計です。
しゅう動特性重視のためゴム硬度を低くしているので高圧・高頻度条件での使用はご注意ください。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●φD H9/f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
  • ●単動使用の場合はチューブ面粗さを1.6Sにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
D d H D1 D2 GA GB L 標準
(RN812)
併用バック
(PT111)
40 30 6.3 39 39.5 7 8.5 3.5 ⓉSGY-40A TCS-40×30
45 35 6.3 44 44.5 7 8.5 3.5 ⓉSGY-45A TCS-45×35
50 40 6.3 49 49.5 7 8.5 3.5 ⓉSGY-50A TCS-50×40
55 45 6.3 54 54.4 7 8.5 3.5 ⓉSGY-55A TCS-55×45
60 50 6.3 59 59.4 7 8.5 3.5 ⓉSGY-60A TCS-60×50
65 55 6.3 64 64.4 7 8.5 3.5 ⓉSGY-65 TCS-65×55
70 60 6.3 69 69.4 7 8.5 3.5 ⓉSGY-70 TCS-70×60
70 57 7.7 69 69.4 8.5 10.5 4.5 ⓉSGY-70A TCS-70×57
75 65 6.3 74 74.4 7 8.5 4.5 ⓉSGY-75 TCS-75×65
75 62 7.7 74 74.4 8.5 10.5 4.5 ⓉSGY-75A TCS-75×62
80 71 6.3 79 79.4 7 8.5 4.5 ⓉSGY-80 TCS-80×71
80 65 9.2 79 79.4 10 12 4.5 ⓉSGY-80A TCS-80×65
85 75 6.3 84 84.4 7 8.5 4.5 ⓉSGY-85 TCS-85×75
85 70 9.2 84 84.4 10 12 4.5 ⓉSGY-85A TCS-85×70
90 80 6.3 89 89.4 7 8.5 4.5 ⓉSGY-90 TCS-90×80
90 75 9.2 89 89.4 10 12 4.5 ⓉSGY-90A TCS-90×75
95 80 9.2 94 94.4 10 12 4.5 ⓉSGY-95A TCS-95×80
95 85 6.3 94 94.4 7 8.5 4.5 ⓉSGY-95B TBC-85-1*
100 85 9.2 98 99.4 10 12 4.5 ⓉSGY-100 TCS-100×85
105 90 9.2 103 104.4 10 12 4.5 ⓉSGY-105 TCS-105×90
110 95 9.2 108 109.4 10 12 4.5 ⓉSGY-110 TCS-110×95
115 100 9.2 113 114.4 10 12 4.5 ⓉSGY-115 TCS-115×100
120 106 8.7 118 119.4 9.5 11.5 4.5 ⓉSGY-120 TCS-120×106
125 112 9.2 123 124.3 10 12 4.5 ⓉSGY-125 TCS-125×112
130 115 8.7 128 129.3 9.5 11.5 4.5 ⓉSGY-130 TBC-115-2*
140 125 9.2 138 139.3 10 12 4.5 ⓉSGY-140 TCS-140×125
150 136 8.7 148 149.3 9.5 11.5 4.5 ⓉSGY-150 TCS-150×136
160 145 9.2 158 159.3 10 12 4.5 ⓉSGY-160 TCS-160×145
180 165 9.2 178 179.3 10 12 4.5 ⓉSGY-180 TCS-180×165
200 180 12 198 199.2 13 15.5 5.5 ⓉSGY-200 TCS-200×180
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
