STKシール(STRタイプ) (ピストン専用/回転・揺動用)

標準材質: PTFE(PT151)

断面形状

STR-2

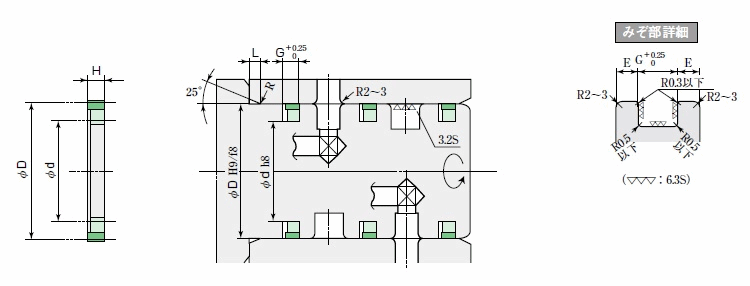

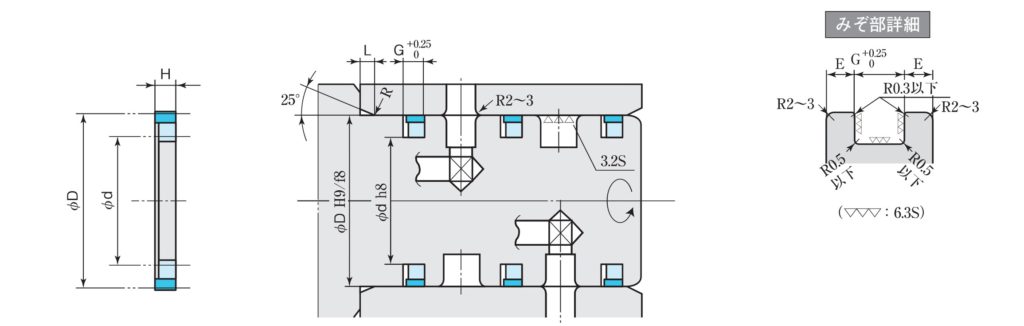

STR 寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
PTFE(PT151) STRタイプ 28 {280} 0.3 ー30~100

特徴

エスフロン(PTFE)製のシールリングと合成ゴム製角リングを組合わせたシールで、 摩擦抵抗の小さな回転、揺動用シールです。
特に傷等の影響をうけやすいため取扱いにご注意ください。
シール効果と信頼性向上のため、 シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、販売部門へお問い合わせ下さい。

備考

  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●なお、厳密なシールを要する箇所には使用できませんのでご注意ください。
    外部への流出防止はドレン回路を設けてください。
  • ●シール効果と信頼性向上のため、シールリングに圧力導入用ノッチの付いた製品も製作しております。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
D d H G E(参考) L 標準(PT 151)
50 40 4.8 5.0 4 3 STR- 50
60 50 4.8 5.0 4 3 STR- 60
70 60 4.8 5.0 4 3 STR- 70
80 70 4.8 5.0 4 3 STR- 80
90 80 4.8 5.0 4 3 STR- 90
100 90 4.8 5.0 4 3 STR-100
110 100 4.8 5.0 4 3 STR-110
120 108 5.3 5.5 5 4 STR-120
130 118 5.3 5.5 5 4 STR-130
140 128 5.3 5.5 5 4 STR-140
150 138 5.3 5.5 5 4 STR-150
160 148 5.3 5.5 5 4 STR-160
165 153 5.3 5.5 5 4 STR-165
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★寸法表に記載のない寸法や、内摺用も製作可能です。ご相談ください。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
