STKシール(STGタイプ) (ピストン専用)

標準材質: PTFE(PT111)

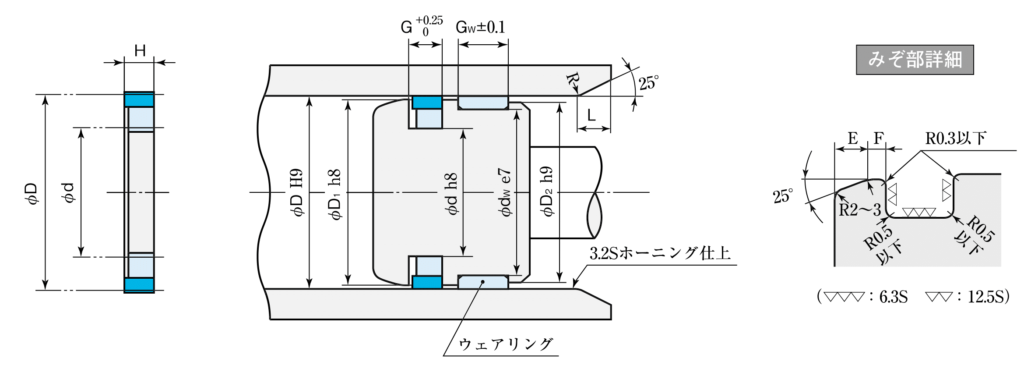

断面形状

STG-2
STG

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
PTFE(PT111) STGタイプ 28 {280} 3 ー30~100

特徴

エスフロン(PTFE)製のシールリングと合成ゴム製角リングを組合わせたシールで、摩擦抵抗が小さく、低圧、低速でもスティックスリップを起こしません。
なお、シールリング(樹脂)は硬く弾性が乏しいため、シール性はUパッキンと比較して若干劣ります。
特に傷等の影響をうけやすいため取扱いにご注意ください。
シール効果と信頼性向上のため、シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、販売部門へお問い合わせください。
●STGタイプは建設機械や重機械用などで使用できます。

備考

  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●ウェアリングを使用しない場合φD2側をφD H9/f8にしてください。
  • ●シール効果と信頼性向上のため、シーリングに圧力導入用ノッチの付いた製品も製作しております。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
D d H G D1 dw D2 Gw E F L 標準(PT 111)
40 29 4.8 5 39.5 36 38.5 10 6 2 3 STG-40
50 39 4.8 5 49.5 46 48.5 12 6 2 3 STG-50
60 49 4.8 5 59.4 54 58 16 6 2 3 STG-60
63 52 4.8 5 62.4 57 61 16 6 2 3 STG-63
65 52 4.8 5 64.4 59 63 16 6 2 3 STG-65
70 59 4.8 5 69.4 64 68 20 6 2 3 STG-70
80 69 4.8 5 79.4 74 78 20 6 2 3 STG-80
90 79 4.8 5 89.4 84 88 25 6 2 3 STG-90
100 86 5.8 6 99.4 94 98 25 7 3 4 STG-100
110 94 5.8 6 109.4 104 108 30 7 3 4 STG-110
120 104 5.8 6 119.4 114 118 30 7 3 4 STG-120
125 109 5.8 6 124.3 119 123 30 7 3 4 STG-125
140 122 7.7 8 139.3 134 138 40 8 4 4 STG-140
150 132 7.7 8 149.3 144 148 40 8 4 4 STG-150
160 140 8.7 9 159.3 154 158 40 10 4 6 STG-160
170 150 8.7 9 169.3 164 168 50 10 4 6 STG-170
180 160 8.7 9 179.3 174 178 50 10 4 6 STG-180
200 178 9.6 10 199.2 194 198 50 10 4 6 STG-200
224 200 9.6 10 223.2 218 222 60 10 4 6 STG-224
225 201 9.6 10 224.2 219 223 60 10 4 6 STG-225
250 226 9.6 10 249.2 244 248 60 10 4 6 STG-250
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★寸法表に記載のない寸法や、内摺用も製作可能です。ご相談ください。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
