STCシール (ロッド専用/回転・揺動用)

標準材質: PTFE(PT174)

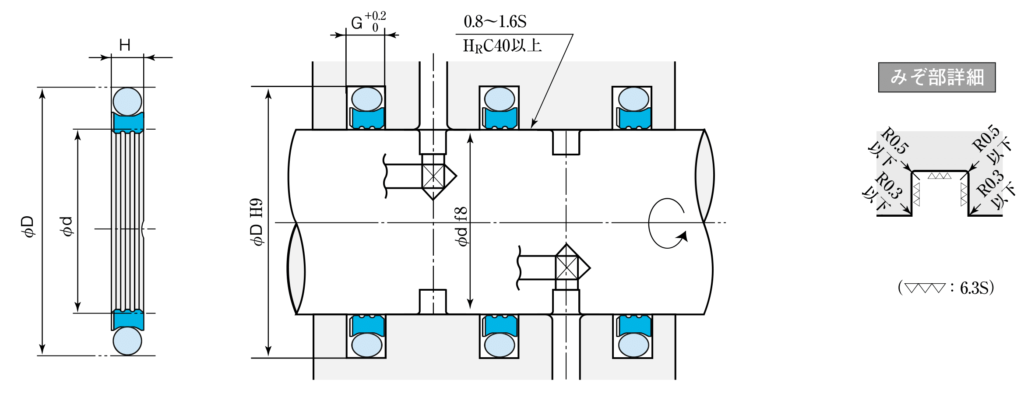

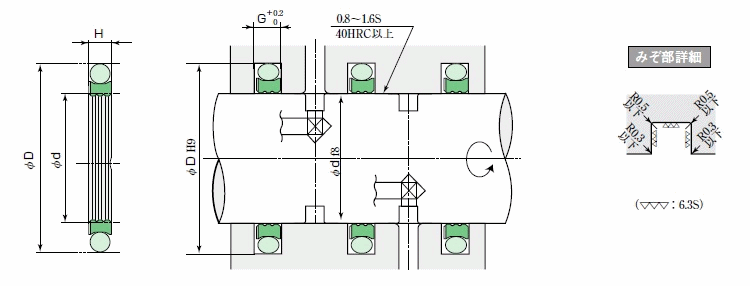

断面形状

STC-2
STC

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
PTFE(PT174) STCシール 10 {100} 0.3 ー20~100

特徴

エスフロン(PTFE)製シールリングとOリングを組合せたロッド専用シールです。 エスフロン材質の優れた物理特性を活かし、さらにロッドと接触するシールリングの内周面に独特の形状設計をもたせることで 同タイプの従来型シールに比べ密封性能を向上させました。
特に傷等の影響をうけやすいため取扱いにご注意ください。

備考

  • ●ロッド径φ30以下の場合は取り付けを容易にするため分割みぞ構造をお勧めします。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●厳密なシールを要する箇所には使用できませんのでご注意ください。
     外部への流出防止はドレン回路を設けてください。
  • ●みぞ部の表面粗さはできるだけ良くしてください
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
d D H G 標準(PT 174)
16 23.5 3 3.2 STC-16
18 25.5 3 3.2 STC-18
20 27.5 3 3.2 STC-20
22 29.5 3 3.2 STC-22
25 32.5 3 3.2 STC-25
28 35.5 3 3.2 STC-28
30 37.5 3 3.2 STC-30
32 39.5 3 3.2 STC-32
36 43.5 3 3.2 STC-36
40 51 4 4.2 STC-40
45 56 4 4.2 STC-45
50 61 4 4.2 STC-50
55 66 4 4.2 STC-55
60 71 4 4.2 STC-60
65 76 4 4.2 STC-65
70 81 4 4.2 STC-70
80 91 4 4.2 STC-80
90 101 4 4.2 STC-90
100 111 4 4.2 STC-100
105 116 4 4.2 STC-105
110 121 4 4.2 STC-110
115 126 4 4.2 STC-115
120 131 4 4.2 STC-120
125 136 4 4.2 STC-125
130 141 4 4.2 STC-130
135 146 4 4.2 STC-135
140 151 4 4.2 STC-140
150 161 4 4.2 STC-150
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★寸法表に記載のない寸法や、外摺用も製作可能です。ご相談ください。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
