NHUパッキン (ロッド専用)

標準材質: NBR(RN906)

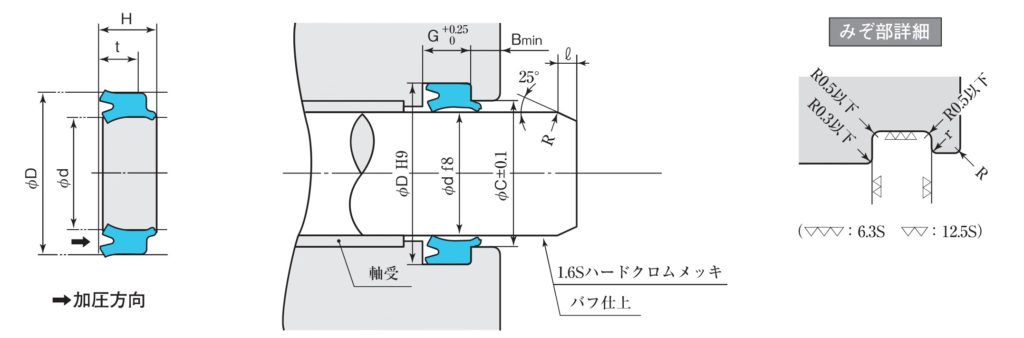

断面形状

NHU-1
NHU-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906) 低油圧仕様 1 {10} 0.5 ー10~80

特徴

低油圧用のダストシール兼用タイプのロッドパッキンです。装着スペースのコンパクト化が図れます。

備考

  • パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

                                                <
パッキンおよびみぞ寸法(単位:mm) 指示コード
d D H t G C B R 標準(RN 906)
8 12 4.5 3.7 4 9.62 0.5 1.5 NHU-8
10 14 4.5 3.7 4 11.62 0.5 1.5 NHU-10
12 16 4.5 3.7 4 13.62 0.5 1.5 NHU-12
14 18 4.5 3.7 4 15.62 0.5 1.5 NHU-14
16 24 7 5.7 6 19.42 0.6 2 NHU-16
20 28 7 5.7 6 19.42 0.6 2 NHU-20
25 33 7 5.7 6 28.42 0.6 2 NHU-25
30 40 8 6.7 7 342 0.8 2.5 NHU-30
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
