KY(KKY)パッキン (ピストン・ロッド両用)

標準材質: NBR(RN906)

断面形状

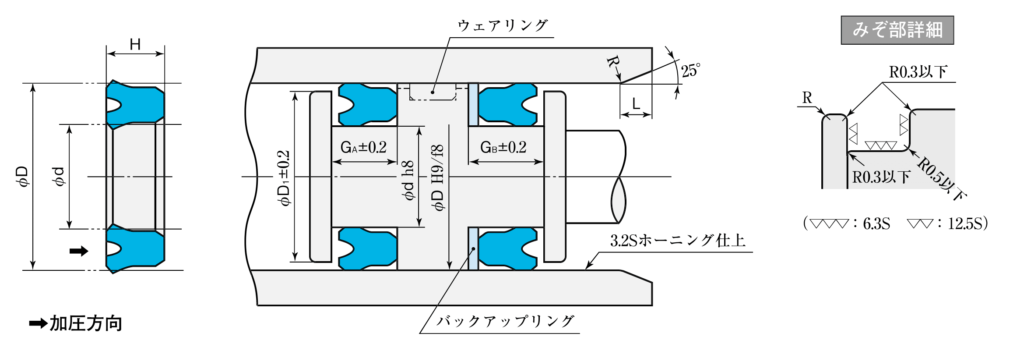

KY-1

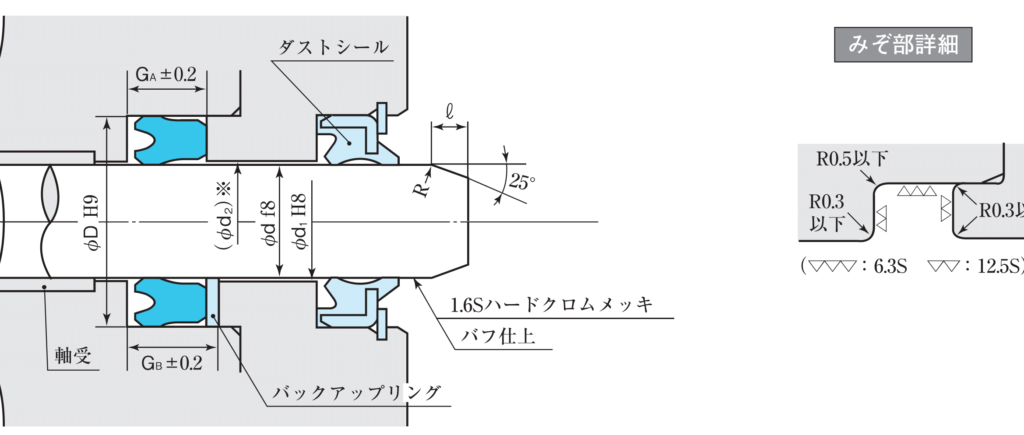

KY KYロッド-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906)
FKM[RF905]
FKM[RF907]
KYパッキン〈はみ出しすきま H9/f8〉 15 {150} 1[0.5] ー10~80
[ー5~150]
バックアップリング併用 30 {300} 0.5
標準バック+高圧バックアップ併用 35 {350}

材質番号・最高速度・温度欄の[ ]内はFKM素材です。

特徴

油圧シリンダ用のピストン・ロッド両用パッキンです。
豊富なサイズ、大断面設計のため幅広い用途に安定した性能を発揮します。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●KYパッキンは分割みぞにしてください。ただし、ピストン用D=140以上ロッド用d=80以上は一体みぞに装着できます。
    この場合バックアップリングはバイアスカット(TC-KY-○○)をご指定ください。
    なお装着みぞの位置によっては装着できない場合があります。
  • ●φD H9/f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
  • ●単動使用の場合はチューブ面の粗さを1.6Sにしてください
  • ※バックアップリングを併用しないときの(φd2)寸法は、シールのはみ出し限界曲線をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
KYパッキン 併用バック
(PT111)
d D H GA GB D1 d1
(参考)
L 標準
(RN 906)
耐熱用
(RF 905)
(RF 907)
耐寒用
(RN 903)
6.3 16.3 7.5 8.5 10.5 15.3 6.7 3 3 KY-6.3 KY-6.3F   TE-KY-6.3
7.1 17.1 7.5 8.5 10.5 16.1 7.5 3 3 KY-7.1     TE-KY-7.1
8 18 7.5 8.5 10.5 17 8.4 3 3 KY-8     TE-KY-8
9 19 7.5 8.5 10.5 18 9.4 3 3 KY-9     TE-KY-9
10 20 7.5 8.5 10.5 19 10.4 3 3 KY-10 KY-10F   TE-KY-10
11.2 21.2 7.5 8.5 10.5 20.2 11.6 3 3 KY-11.2     TE-KY-11.2
12.5 22.5 7.5 8.5 10.5 21.5 12.9 3 3 KY-12.5 KY-12.5F   TE-KY-12.5
14 24 7.5 8.5 10.5 23 14.4 3 3 KY-14     TE-KY-14
15 25 6.5 7.5 9.5 24 15.4 3 3 KY-15-1*     TBE-15-5*
15 28 10 11 13.5 27 15.4 3 3 KY-15     TE-KY-15
16 26 7.5 8.5 10.5 25 16.4 3 3 KY-16 KY-16F   TE-KY-16
18 28 8 9 11 27 18.4 3 3 KY-18-1*     TE-KY-18-1*
18 31 10 11 13.5 30 18.4 3 3 KY-18     TE-KY-18
18.5 31.5 10 11 13.5 30.5 18.9 3 3 KY-18.5     TE-KY-18.5
20 33 10 11 13.5 32 20.4 3 3 KY-20 KY-20F   TE-KY-20
20 35 9.5 10.5 13 34 20.4 3 3 KY-20-3*     TBE-20-6*
22 35 8 9 11.5 34 22.4 3 3 KY-22-2*     TE-KY-22
22 35 10 11 13.5 34 22.4 3 3 KY-22     TE-KY-22
22.4 35.4 10 11 13.5 34.4 22.8 3 3 KY-22.4 KY-22.4F   TE-KY-22.4
25 35 8 9 11 34 25.4 3 3 KY-25-2* KY-25-1F*   TE-KY-25-2*
25 38 10 11 13.5 37 25.4 3 3 KY-25     TE-KY-25
27 40 10 11 13.5 39 27.4 3 3 KY-27     TE-KY-27
28 40 10 11 13.5 39 28.4 3 3 KY-28-1*     TE-KY-28-1*
28 41 10 11 13.5 40 28.4 3 3 KY-28 KY-28F   TE-KY-28
30 43 10 11 13.5 42 30.5 3 3 KY-30 KY-30F KY-30N TE-KY-30
30 45 10 11 14 44 30.5 3 3 KY-30-3*     TBE-30-6*
31.5 44.5 10 11 13.5 43.5 32 3 3 KY-31.5 KY-31.5F   TE-KY-31.5
32 45 10 11 13.5 44 32.5 3 3 KY-32     TE-KY-32
34 50 12 13 16 48 34.5 3.5 3.5 KY-34 KY-34F   TE-KY-34
35 50 10 11 14 48 35.5 3.5 3.5 KY-35-3*     TE-KY-35
35 50 12 13 16 48 35.5 3.5 3.5 KY-35   KY-35N TE-KY-35
35 51 12 13 16 49 35.5 3.5 3.5 KY-35A     TE-KY-35A
35.5 51.5 12 13 16 49.5 36 3.5 3.5 KY-35.5 KY-35.5F   TE-KY-35.5
36 52 12 13 16 50 36.5 3.5 3.5 KY-36-1*     TBE-36-2*
40 55 10 11 14 53 40.5 3.5 3.5 KY-40-6*     TE-KY-40-6*
40 56 12 13 16 54 40.5 3.5 3.5 KY-40 KY-40F   TE-KY-40
40 60 12 13 16 58 40.5 3.5 3.5 KY-40-3*     TBE-40-4*
44 60 12 13 16 58 44.5 3.5 3.5 KY-44-2* KY-44-1F*   TBE-44-3*
45 60 10 11 14 58 45.5 3.5 3.5 KY-45-1*     TBE-45-7*
45 60 12 13 16 58 45.5 3.5 3.5 KY-45-3*     TBE-45-7*
45 61 12 13 16 59 45.5 3.5 3.5 KY-45 KY-45F   TE-KY-45
47 63 12 13 16 61 47.5 3.5 3.5 KY-47     TE-KY-47
50 65 10 11 14 63 50.5 3.5 3.5 KY-50-5*     TBE-50-10*
50 66 12 13 16 64 50.5 3.5 3.5 KY-50 KY-50F KY-50N TE-KY-50
50 70 12 13 16 68 50.5 3.5 3.5 KY-50-1*     TBE-50-1*
53 69 12 13 16 67 53.6 3.5 3.5 KY-53     TE-KY-53
54 70 12 13 16 68 54.6 3.5 3.5 KY-54-1*     TBE-54-2*
55 71 12 13 16 69 55.6 3.5 3.5 KY-55 KY-55F   TE-KY-55
55 72 12 13 16 70 55.6 3.5 3.5 KY-55-5*     TE-KY-55-5*
55 75 12 13 16 73 55.6 3.5 3.5 KY-55-1*     TBE-55-3*
55 80 15 16 19 78 55.6 4 4 KY-55-3*     TE-KY-55-3*
56 72 12 13 16 70 56.6 3.5 3.5 KY-56 KY-56F   TE-KY-56
60 76 12 13 16 74 60.6 3.5 3.5 KY-60 KY-60F   TE-KY-60
60 80 12 13 16 78 60.6 3.5 3.5 KY-60-2*     TBE-60-8*
63 79 12 13 16 77 63.6 3.5 3.5 KY-63 KY-63F   TE-KY-63
64 80 12 13 16 78 64.6 3.5 3.5 KY-64 KY-64F   TE-KY-64
65 81 12 13 16 79 65.6 3.5 3.5 KY-65 KY-65F   TE-KY-65
67 87 15 16 19 85 67.6 4 4 KY-67 KY-67F KY-67N TE-KY-67
70 90 12 13 16 88 70.6 4 4 KY-70-1*     TE-KY-70
70 90 15 16 19 88 70.6 4 4 KY-70 KY-70F   TE-KY-70
71 91 15 16 19 89 71.6 4 4 KY-71 KY-71F   TE-KY-71
75 95 12 13 16 93 75.6 4 4 KY-75-1*     TE-KY-75
75 95 15 16 19 93 75.6 4 4 KY-75 KY-75F   TE-KY-75
80 100 12 13 16 98 80.6 4 4 KY-80-2*     TE-KY-80
80 100 15 16 19 98 80.6 4 4 KY-80 KY-80F   TE-KY-80
85 105 12 13 16 103 85.6 4 4 KY-85-2*     TE-KY-85
85 105 15 16 19 103 85.6 4 4 KY-85 KY-85F KY-85N TE-KY-85
90 110 12 13 16 108 90.6 4 4 KY-90-1*     TE-KY-90
90 110 15 16 19 108 90.6 4 4 KY-90 KY-90F   TE-KY-90
92 112 15 16 19 110 92.6 4 4 KY-92 KY-92F   TE-KY-92
95 115 15 16 19 113 95.6 4 4 KY-95     TE-KY-95
100 120 15 16 19 118 100.6 4 4 KY-100 KY-100F KY-100N TE-KY-100
100 125 15 16 19 123 100.6 4 4 KY-100-5*     TBE-100-4*
105 125 15 16 19 123 105.6 4 4 KY-105 KY-105F   TE-KY-105
106 126 15 16 19 124 106.6 4 4 KY-106     TE-KY-106
110 130 15 16 19 128 110.6 4 4 KY-110 KY-110F   TE-KY-110
112 132 15 16 19 130 112.6 4 4 KY-112 KY-112F   TE-KY-112
115 135 15 16 19 133 115.6 4 4 KY-115-1*     TBE-115-3*
118 138 15 16 19 136 118.6 4 4 KY-118     TE-KY-118
120 140 15 16 19 138 120.6 4 4 KY-120 KY-120F   TE-KY-120
125 150 19 21 24 147 125.7 5 5 KY-125 KY-125F   TE-KY-125
130 150 15 16 19 147 130.7 5 5 KY-130-1*     TBE-130-7*
130 155 19 21 24 152 130.7 5 5 KY-130 KY-130F   TE-KY-130
132 157 19 21 24 154 132.7 5 5 KY-132     TE-KY-132
135 155 16 17 20 152 135.7 5 5 KY-135-1*     TBE-135-4*
135 160 15.7 17 20 157 135.7 5 5 KY-135A KY-135AF   TE-KY-135
135 160 19 21 24 157 135.7 5 5 KY-135 KY-135F   TE-KY-135
140 160 15 16 19 157 140.7 5 5 KY-140-1*     TBE-140-1*
140 165 19 21 24 162 140.7 5 5 KY-140 KY-140F   TE-KY-140
145 170 19 21 24 167 145.7 5 5 KY-145     TE-KY-145
150 175 19 21 24 172 150.7 5 5 KY-150     TE-KY-150
155 180 15.7 17 20 177 155.7 5 5 KY-155A KY-155AF   TE-KY-155
155 180 19 21 24 177 155.7 5 5 KY-155 KY-155F   TE-KY-155
160 185 19 21 24 182 160.7 5 5 KY-160 KY-160F KY-160N TE-KY-160
165 190 19 21 24 187 165.7 5 5 KY-165     TE-KY-165
170 195 19 21 24 192 170.7 5 5 KY-170     TE-KY-170
175 200 15.7 17 20 197 175.7 5 5 KY-175A KY-175AF   TE-KY-175
175 200 19 21 24 197 175.7 5 5 KY-175 KY-175F   TE-KY-175
180 205 19 21 24 202 180.7 5 5 KY-180 KY-180F   TE-KY-180
190 215 19 21 24 212 190.8 5 5 KY-190 KY-190F   TE-KY-190
195 220 19 21 24 217 195.8 5 5 KY-195-2*     TBE-195-3*
199 224 15.7 17 20 221 199.8 5 5 KY-199A KY-199AF   TE-KY-199
199 224 19 21 24 221 199.8 5 5 KY-199 KY-199F   TE-KY-199
200 225 19 21 24 222 200.8 5 5 KY-200 KY-200F   TE-KY-200
205 230 19 21 24 227 205.8 5 5 KY-205-1*     TBE-205-2*
210 235 18 20 23 232 210.8 5 5 KY-210-2*     TBE-210-5*
210 235 19 21 24 232 210.8 5 5 KY-210-1*     TBE-210-5*
212 237 19 21 24 234 212.8 5 5 KY-212     TE-KY-212
215 240 19 21 24 237 215.8 5 5 KY-215-3*     TBE-215-1*
220 250 18 20 23 247 220.8 5 5 KY-220-1*     TBE-220-4*
224 249 19 21 24 246 224.8 5 5 KY-224     TE-KY-224
225 250 18 20 23 247 225.8 5 5 KY-225-1*     TE-KY-225
225 250 19 21 24 247 225.8 5 5 KY-225 KY-225F   TE-KY-225
230 255 19 21 24 252 230.8 5 5 KY-230-1*     TBE-230-5*
235 260 19 21 24 257 235.8 5 5 KY-235-1*     TBE-235-3*
236 261 19 21 24 258 236.8 5 5 KY-236 KY-236F   TE-KY-236
240 265 19 21 24 262 240.8 5 5 KY-240-3*     TBE-240-1*
245 270 19 21 24 267 245.8 5 5 KY-245-1*     TBE-245-2*
250 275 19 21 24 272 250.8 5 5 KY-250 KY-250F   TE-KY-250
250 280 22 24 27 277 250.8 6 6 KY-250-2* KY-250-4F*   TBE-250-3*
255 280 19 21 24 277 255.8 6 6 KY-255-3* KY-255-5F*   TBE-255-1*
260 290 22 24 27 287 260.8 6 6 KY-260-1*     TBE-260-1*
265 297 24 26 29 294 265.8 6 6 KY-265 KY-265F   TE-KY-265
270 300 18 20 23 297 270.8 6 6 KY-270-2*     TE-KY-270
270 300 22 24 27 297 270.8 6 6 KY-270-1     TE-KY-270
270 300 24 26 29 297 270.8 6 6 KY-270 KY-270F   TE-KY-270
275 300 19 21 24 297 275.8 6 6 KY-275-1*     TBE-275-2*
280 310 22 24 27 307 280.8 6 6 KY-280-1*     TBE-280-1*
280 312 24 26 29 309 280.8 6 6 KY-280     TE-KY-280
283 315 24 26 29 312 283.8 6 6 KY-283-2*     TBE-283-1*
285 315 22 24 27 312 285.8 6 6 KY-285-2*     TBE-285-2*
290 320 18 20 23 317 290.8 6 6 KY-290-2*     TBE-290-3*
290 320 22 24 27 317 290.8 6 6 KY-290-1*     TBE-290-3*
300 332 24 26 29 329 300.8 6 6 KY-300     TE-KY-300
310 340 22 24 27 337 311 6 6 KY-310-1*     TBE-310-2*
315 347 24 26 29 344 316 6 6 KY-315     TE-KY-315
323 355 24 26 29 352 324 6 6 KY-323-1*     TBE-323-1*
330 360 22 24 27 357 331 6 6 KY-330-1*     TBE-330-1*
335 367 24 26 29 364 336 6 6 KY-335     TE-KY-335
340 370 22 24 27 367 341 6 6 KY-340-2*     TBE-340-2*
340 372 24 26 29 369 341 6 6 KY-340-1*     TE-KY-340-1*
348 380 24 26 29 377 349 6 6 KY-348-2*     TBE-348-1*
355 387 24 26 29 384 356 6 6 KY-355 KY-355F   TE-KY-355
360 392 24 26 29 389 361 6 6 KY-360-1*     TBE-360-3*
365 395 22 24 27 392 366 6 6 KY-365-1*     TBE-365-1*
368 400 24 26 29 397 369 6 6 KY-368     TE-KY-368
375 407 24 26 29 404 376 6 6 KY-375 KY-375F   TE-KY-375
388 420 24 26 29 417 389 6 6 KY-388-1*     TBE-388-1*
400 432 24 26 29 429 401 6 6 KY-400     TE-KY-400
415 450 25 27 30 447 416 6 6 KY-415-1*     TBE-415-1*
420 455 25 27 30 452 421 6 6 KY-420-1*     TE-KY-420-1*
425 457 24 26 29 454 426 6 6 KY-425     TE-KY-425
438 470 24 26 29 467 439 6 6 KY-438-1*     TE-KY-438
450 482 24 26 29 479 451 6 6 KY-450     TE-KY-450
475 507 24 26 29 504 476 6 6 KY-475     TE-KY-475
480 515 25 27 30 512 481 6 6 KY-480-1*     TBE-480-2*
500 532 24 26 29 529 501 6 6 KY-500     TE-KY-500
505 545 30 33 37 542 506 8 8 KY-505-1*     TBE-505-2*
510 542 24 26 29 539 511 6 6 KY-510-1*     TBE-510-1*
510 550 30 33 37 546 511 8 8 KY-510-2*     TBE-510-2*
520 560 30 33 37 556 521 8 8 KY-520-1*     TBE-520-1*
530 570 30 33 37 566 531 8 8 KY-530     TE-KY-530
560 600 30 33 37 596 561 8 8 KY-560     TE-KY-560
570 610 30 33 37 606 571 8 8 KY-570-1*     TE-KY-570-1*
580 620 30 33 37 616 581 8 8 KY-580-1*     TBE-580-1*
600 640 30 33 37 636 601 8 8 KY-600     TE-KY-600
630 670 30 33 37 666 631 8 8 KY-630     TE-KY-630
660 700 30 33 37 696   8 8 KY-660-1*
690 730 30 33 37 726   8 8 KY-690-2*
700 740 30 33 37 736   8 8 KY-700-1*
720 760 30 33 37 756   8 8 KY-720-1*
740 780 30 33 37 776   8 8 KY-740-1*
780 820 30 33 37 816   8 8 KY-780-1*
790 830 30 33 37 826   8 8 KY-790-1*
830 870 30 33 37 866   8 8 KY-830-1*
860 900 30 33 37 896   8 8 KY-860-1*
900 940 30 33 37 936   8 8 KY-900-1*
960 1000 30 33 37 996   8 8 KY-960-1*
960 1020 45 48 53 1014   12 12 KY-960-2*
1020 1080 45 48 53 1074   12 12 KY-1020-1*
1090 1150 45 48 53 1144   12 12 KY-1090-1*
1210 1270 45 48 53 1264   12 12 KY-1210-1*
1340 1400 45 48 53 1394   12 12 KY-1340-1*
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★KY-250F以上の耐熱用材質はRF907になります。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
