GPYパッキン (ピストン専用)

標準材質: NBR(RN919)

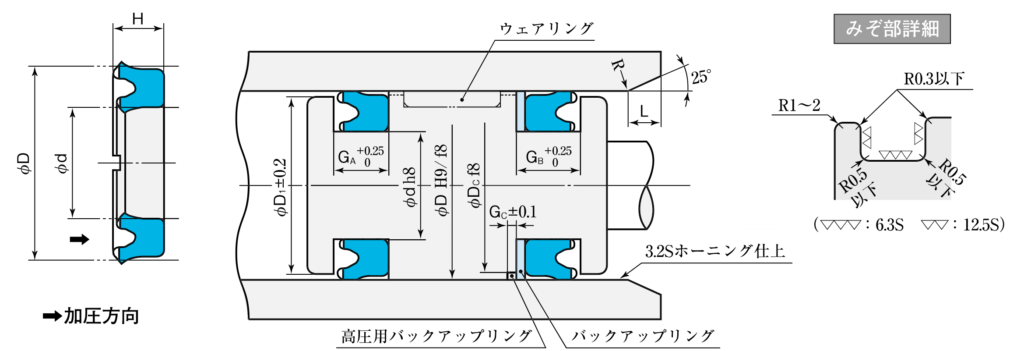

断面形状

AnyConv.com__RGY
GPY

使用範囲

標準材質
材質番号
常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN919) GPYパッキン〈はみ出しすきま H9/f8〉 17.5 {175} 1 -30~100
バックアップリング併用 25 {250} 0.5
標準バック+高圧バックアップ併用 35 {350}

特徴

耐摩耗材質を使用したピストン専用パッキンです。
径寸法に対する断面寸法をSKYパッキンよりも大きくし、耐久性・シール性を高めました。
逆圧破損を起こしにくい形状設計です。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●高圧用バックアップリングを使用しない場合φDc・Gcは不要です。
  • ●φD H9/f8は軸受方式により変わります。ウェアリングまたはエスリーブ併用の場合は、各寸法表をご参照ください。
  • ●単動使用の場合はチューブ面の表面粗さを1.6Sにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
D d H GA GB GC D1 DC L 標準
(RN919)
標準バック
(PT114)
高圧バック
(PA101)
32 22 6.2 7 9 2.5 31 28 4 GPY-32-2 *
TBC-22-8*
PBE-28-1*
40 30 6.2 7 9 2.5 39 36 4 GPY-40 TC-GPY-40 PE-GPY-40
45 35 6.2 7 9 2.5 44 41 4 GPY-45 TC-GPY-45 PE-GPY-45
50 40 6.2 7 9 2.5 49 46 4 GPY-50 TC-GPY-50 PE-GPY-50
55 45 6.2 7 9 2.5 54 51 4 GPY-55 TC-GPY-55 PE-GPY-55
60 50 6.2 7 9 2.5 59 56 4 GPY-60 TC-GPY-60 PE-GPY-60
63 53 6.2 7 9 2.5 62 59 4 GPY-63 TC-GPY-63 PE-GPY-63
65 52 7.7 8.5 11 3 63.5 59 5 GPY-65 TC-GPY-65 PE-GPY-65
70 57 7.7 8.5 11 3 68.5 64 5 GPY-70 TC-GPY-70 PE-GPY-70
75 62 7.7 8.5 11 3 73.5 69 5 GPY-75 TC-GPY-75 PE-GPY-75
80 65 9.2 10 12.5 3 78.5 74 5 GPY-80 TC-GPY-80 PE-GPY-80
85 70 9.2 10 12.5 3 83.5 79 5 GPY-85 TC-GPY-85 PE-GPY-85
90 75 9.2 10 12.5 3 88.5 84 5 GPY-90 TC-GPY-90 PE-GPY-90
100 80 12 13 16 3.5 98 93 6 GPY-100 TC-GPY-100 PE-GPY-100
110 90 12 13 16 3.5 108 103 6 GPY-110 TC-GPY-110 PE-GPY-110
120 100 12 13 16 3.5 118 113 6 GPY-120 TC-GPY-120 PE-GPY-120
125 105 12 13 16 3.5 123 118 6 GPY-125 TC-GPY-125 PE-GPY-125
130 110 12 13 16 3.5 128 123 6 GPY-130 TC-GPY-130 PE-GPY-130
140 120 12 13 16 3.5 138 133 6 GPY-140 TC-GPY-140 PE-GPY-140
150 125 16 17 20 4 148 142 7 GPY-150 TC-GPY-150 PE-GPY-150
160 135 16 17 20 4 158 152 7 GPY-160 TC-GPY-160 PE-GPY-160
180 155 16 17 20 4 178 172 7 GPY-180 TC-GPY-180 PE-GPY-180
200 175 16 17 20 4 198 192 7 GPY-200 TC-GPY-200 PE-GPY-200
250 225 16 17 20 4 248 242 7 GPY-250 TC-GPY-250 PE-GPY-250
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
