GNYパッキン (ロッド専用)

標準材質: NBR(RN919)

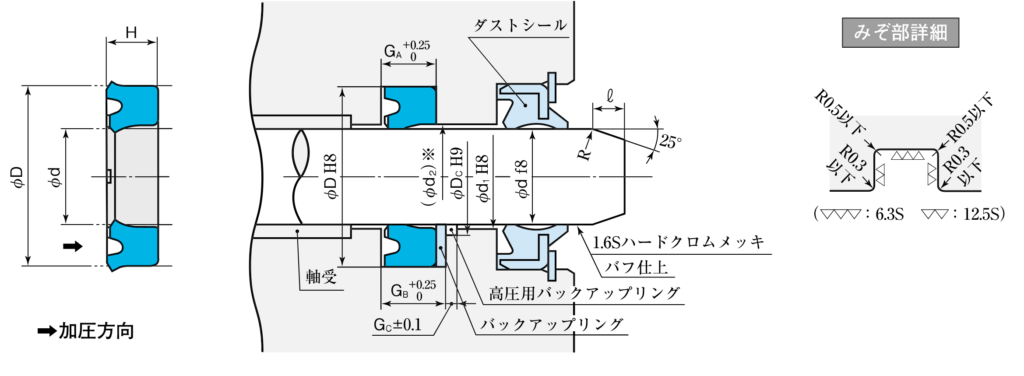

断面形状

GNY

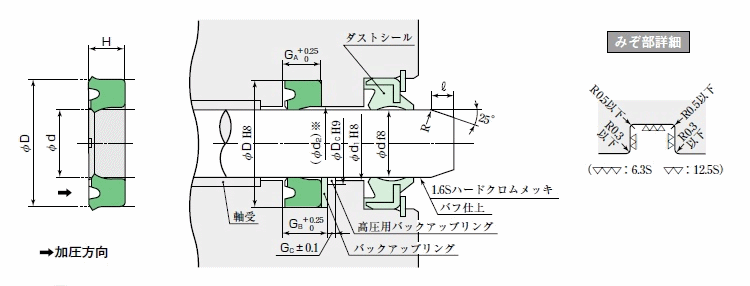

drawing_gny01

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN919) GNYパッキン〈はみ出しすきま H9/f8〉 17.5 {175} 1 ー30~100
バックアップリング併用 25 {250} 0.5
標準バック+高圧バックアップ併用 35 {350}

特徴

耐摩耗材質を使用したロッド専用パッキンです。
径寸法に対する断面寸法をSKYパッキンよりも大きくし、耐久性・シール性を高めました。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●高圧用バックアップリングを使用しない場合φDc・Gcは不要です。
  • ※バックアップリングを併用しないときの(φd2)寸法は、シールのはみ出し限界曲線をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
d D H GA GB GC DC d1(参考) 標準
(RN919)
標準バック
(PT114)
高圧バック
(PA101)
18 26 5 6 7.5 2 21 18.5 3.5 GNY- 18 TC-GNY-18 PE-GNY-18
20 28 5 6 7.5 2 23 20.5 3.5 GNY- 20 TC-GNY-20 PE-GNY-20
22 30 5 6 7.5 2 25 22.5 3.5 GNY- 22 TC-GNY-22 PE-GNY-22
25 33 5 6 7.5 2 28 25.5 3.5 GNY- 25 TC-GNY-25 PE-GNY-25
28 36 5 6 7.5 2 31 28.5 3.5 GNY- 28 TC-GNY-28 PE-GNY-28
30 40 6 7 9 2.5 34 30.5 4 GNY- 30 TC-GNY-30 PE-GNY-30
32 42 6 7 9 2.5 36 32.5 4 GNY- 32 TC-GNY-32 PE-GNY-32
35 45 6 7 9 2.5 39 35.5 4 GNY- 35 TC-GNY-35 PE-GNY-35
36 46 6 7 9 2.5 40 36.5 4 GNY- 36 TC-GNY-36 PE-GNY-36
40 50 6 7 9 2.5 44 40.5 4 GNY- 40 TC-GNY-40 PE-GNY-40
45 55 6 7 9 2.5 49 45.5 4 GNY- 45 TC-GNY-45 PE-GNY-45
50 63 8 9 11.5 3 56 50.5 5 GNY- 50 TC-GNY-50 PE-GNY-50
55 68 8 9 11.5 3 61 55.6 5 GNY- 55 TC-GNY-55 PE-GNY-55
56 69 8 9 11.5 3 62 56.6 5 GNY- 56 TC-GNY-56 PE-GNY-56
60 73 8 9 11.5 3 66 60.6 5 GNY- 60 TC-GNY-60 PE-GNY-60
63 76 8 9 11.5 3 69 63.6 5 GNY- 63 TC-GNY-63 PE-GNY-63
65 78 8 9 11.5 3 71 65.6 5 GNY- 65 TC-GNY-65 PE-GNY-65
70 85 9 10 12.5 3 76 70.6 5 GNY- 70 TC-GNY-70 PE-GNY-70
75 90 9 10 12.5 3 81 75.6 5 GNY- 75 TC-GNY-75 PE-GNY-75
80 95 9 10 12.5 3 86 80.6 5 GNY- 80 TC-GNY-80 PE-GNY-80
90 105 9 10 12.5 3 96 90.6 5 GNY- 90 TC-GNY-90 PE-GNY-90
100 120 12 13 16 3.5 107 100.6 6 GNY-100 TC-GNY-100 PE-GNY-100
110 130 12 13 16 3.5 117 110.6 6 GNY-110 TC-GNY-110 PE-GNY-110
125 145 12 13 16 3.5 132 125.7 6 GNY-125 TC-GNY-125 PE-GNY-125
140 160 12 13 16 3.5 147 140.7 6 GNY-140 TC-GNY-140 PE-GNY-140
160 180 12 13 16 3.5 167 160.7 6 GNY-160 TC-GNY-160 PE-GNY-160
180 200 12 13 16 3.5 187 180.7 6 GNY-180 TC-GNY-180 PE-GNY-180
